整流調壓器
首頁 > 產品展示 > 整流調壓器
| 一. 三相整流調壓模塊產品特點 |
||||||||||||||||||||||||||||||||||||||||||||||
| 1. 本產品是將6只晶閘管主電路和移相觸發控制電路封裝在一起的多功能功率集成模塊 2. 全波整流。可控硅輸出，可靠穩定,壽命長等特點. 3. 采用焊接式芯片，使帶負載能力達到最大 4. 它能接受1-5V，4-20mA及手動10K電位器輸入。 5. 外形長方型，環氧樹脂灌封(模塊)。 6. 使用時需配適當散熱器，必要時加強迫風冷。 7. 阻燃工程塑料外殼，采用黃銅散熱底板 8. 用途:如直流電動機調速,可用來對電源、直流電機、勵磁、電焊、電鍍、充電等場合等設備 |
||||||||||||||||||||||||||||||||||||||||||||||
| 二. 概述 | ||||||||||||||||||||||||||||||||||||||||||||||
| 1、一體化三相整流調壓模塊采用進口集成電路設計，內部集三相過零檢測電路、移相控制電路、觸發驅動電路、六路單向可控硅組成的全控橋，在自動或手動調節的輸入控制作用下，產生三相可改變導通角的強觸發脈沖信號再去分別控制內部可控硅，實現三相交流電直接轉換成幅值無級可調的脈動直流電壓，負載上的電壓從0V到電網全電壓的全范圍調節。模塊典型應用于各種電源、穩壓、直流電機、勵磁、電焊、電鍍、充電等場合。 2、0-5Vdc、0-10Vdc、4-20mA等全兼容輸入自動控制模式，也可用手動控制。輸入調節范圍寬，輸出調節精度高，抗干擾能力強。上電無瞬間沖擊輸出。 3、模塊有LED電源指示。 4、模塊采用SMT工藝，DCB陶瓷基板，體積小，外圍接線少，性能穩定，使用方便，可靠性高。 5、模塊適用于三相交流380V±10%，頻率：50Hz，無相序要求。其他低電壓下使用時，也可定制。 6、各輸入控制端與開關電源輸入端之間以及與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000 Vac。 |
||||||||||||||||||||||||||||||||||||||||||||||
| 三. 三相整流調壓器: | ||||||||||||||||||||||||||||||||||||||||||||||

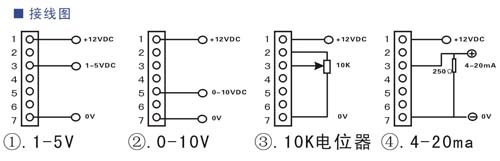

四.三相整流調壓器外形尺寸和安裝接線圖:(單位:mm)
|
||||||||||||||||||||||||||||||||||||||||||||||
